Estructuras de sujeción para paneles solares: tejado plano vs inclinado

La estructura de sujeción es, probablemente, el componente menos glamuroso de toda una instalación solar, y también uno de los que más condiciona el precio final y la seguridad del conjunto a largo plazo. Fijar correctamente los paneles al tejado no es un detalle menor: una estructura mal diseñada o mal instalada puede provocar filtraciones, comprometer la resistencia al viento, o incluso dañar la impermeabilización de tu cubierta. En esta guía repasamos los distintos tipos de estructura según el tipo de tejado, para que sepas qué preguntar a tu instalador antes de firmar.

Tejado inclinado: la instalación más sencilla y económica

En un tejado inclinado con orientación razonable hacia el sur, los paneles se instalan pegados a la superficie de la cubierta, siguiendo su misma inclinación natural, mediante ganchos o perfiles metálicos anclados directamente a la estructura del tejado. Es el tipo de instalación más habitual en vivienda unifamiliar española, y también la más económica, porque no requiere estructuras adicionales de soporte que eleven o inclinen los paneles artificialmente.

El sistema de anclaje concreto depende del material de cubierta: existen ganchos específicos para teja curva, teja plana, pizarra o chapa metálica, cada uno diseñado para fijarse de forma segura sin comprometer la estanqueidad del tejado. Un instalador con experiencia debería identificar sin problema qué tipo de gancho corresponde a tu cubierta concreta, y evitar sistemas genéricos poco adaptados a tu tipo de teja.

Tejado plano: la estructura se convierte en protagonista

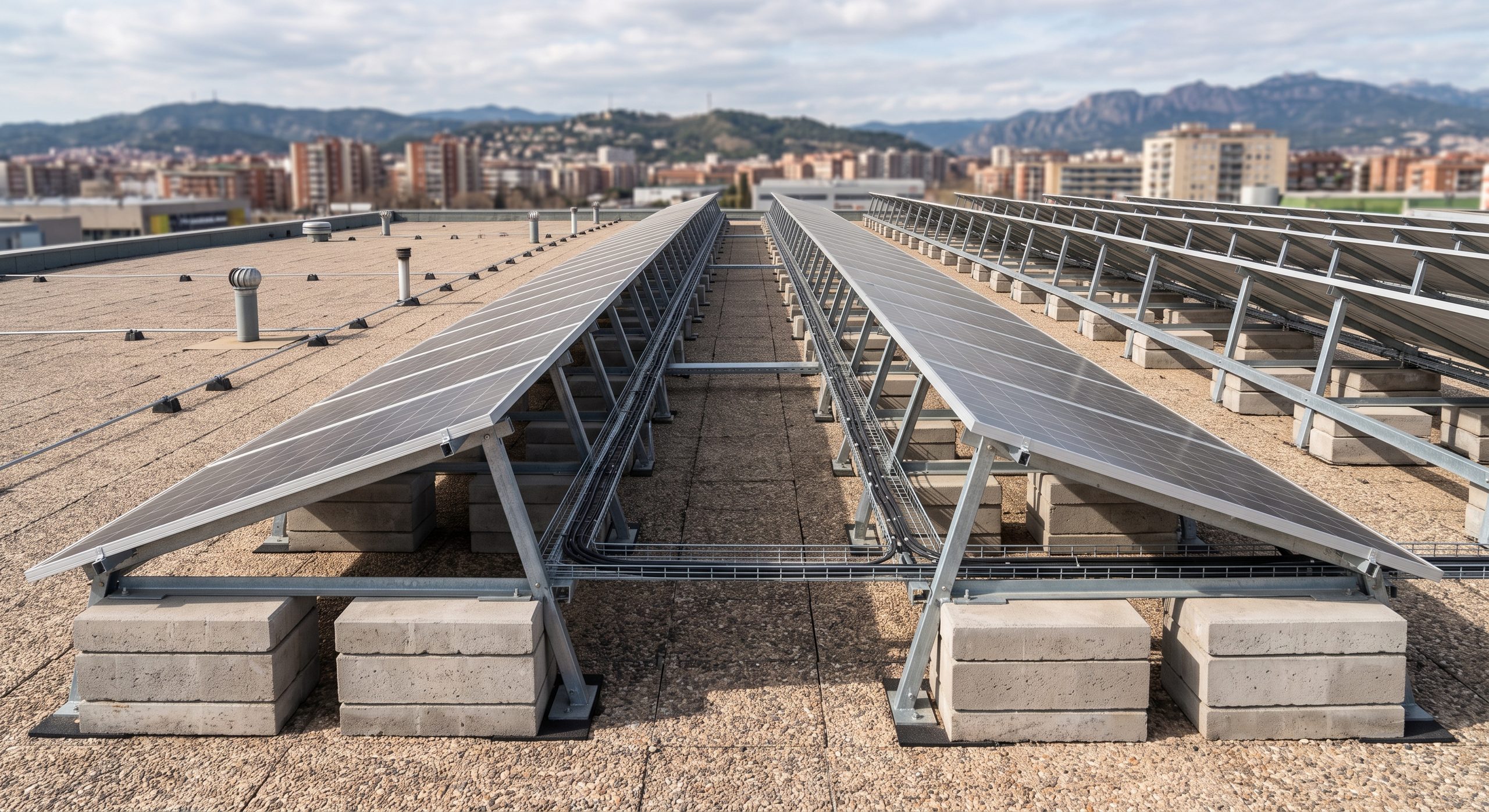

En un tejado plano, los paneles necesitan una estructura de soporte que los incline artificialmente, normalmente entre 10 y 20 grados, para optimizar la captación solar y facilitar que la lluvia limpie de forma natural la superficie del panel. Existen dos enfoques principales para este tipo de estructura: los sistemas lastrados, que se apoyan sobre el propio tejado sujetos por el peso de bloques de hormigón u otro material pesado, sin perforar la cubierta; y los sistemas anclados, que se fijan mediante tornillos directamente a la estructura del edificio, atravesando la impermeabilización, que hay que sellar cuidadosamente después.

Los sistemas lastrados son los más habituales en tejados planos residenciales, precisamente porque evitan perforar una impermeabilización que, si se hace mal, puede provocar filtraciones costosas de reparar. La contrapartida es que añaden peso adicional a la cubierta, que debe soportar tanto el lastre como los propios paneles, algo que conviene confirmar con un técnico si tu tejado es antiguo o de dudosa capacidad estructural.

Comparativa: tejado inclinado vs tejado plano

	Tejado inclinado	Tejado plano
Complejidad de la estructura	Baja, ganchos directos	Media-alta, estructura de soporte inclinada
Coste adicional de estructura	Bajo	Medio, según sistema elegido
Peso añadido al tejado	Solo el de los paneles	Paneles más lastre o anclaje
Separación necesaria entre filas	No suele hacer falta	Sí, para evitar sombras entre filas
Riesgo de filtración por perforación	Bajo si se usan ganchos adecuados	Depende del sistema (lastrado = sin perforar)

Por qué la separación entre filas importa tanto en tejado plano

Cuando varias filas de paneles se instalan inclinadas sobre un tejado plano, cada fila puede proyectar sombra sobre la fila situada detrás, especialmente en invierno, cuando el sol está más bajo en el horizonte. Un buen diseño de instalación calcula la separación mínima entre filas necesaria para minimizar este efecto a lo largo de todo el año, no solo en verano. Esto tiene una consecuencia práctica importante: en un tejado plano, para la misma potencia instalada, necesitas más superficie total de cubierta que en un tejado inclinado bien orientado, porque una parte del espacio se dedica a esa separación entre filas en vez de a paneles.

La estructura no se ve en las fotos bonitas de una instalación terminada, pero es la que decide si tu tejado sigue impermeable dentro de diez años.

Cómo se ancla la estructura según tu cubierta

El anclaje es la parte que más silenciosamente determina si tu tejado seguirá siendo estanco dentro de quince años. Cada tipo de cubierta tiene su sistema, y no son intercambiables.

Tipo de cubierta	Anclaje habitual	Qué vigilar

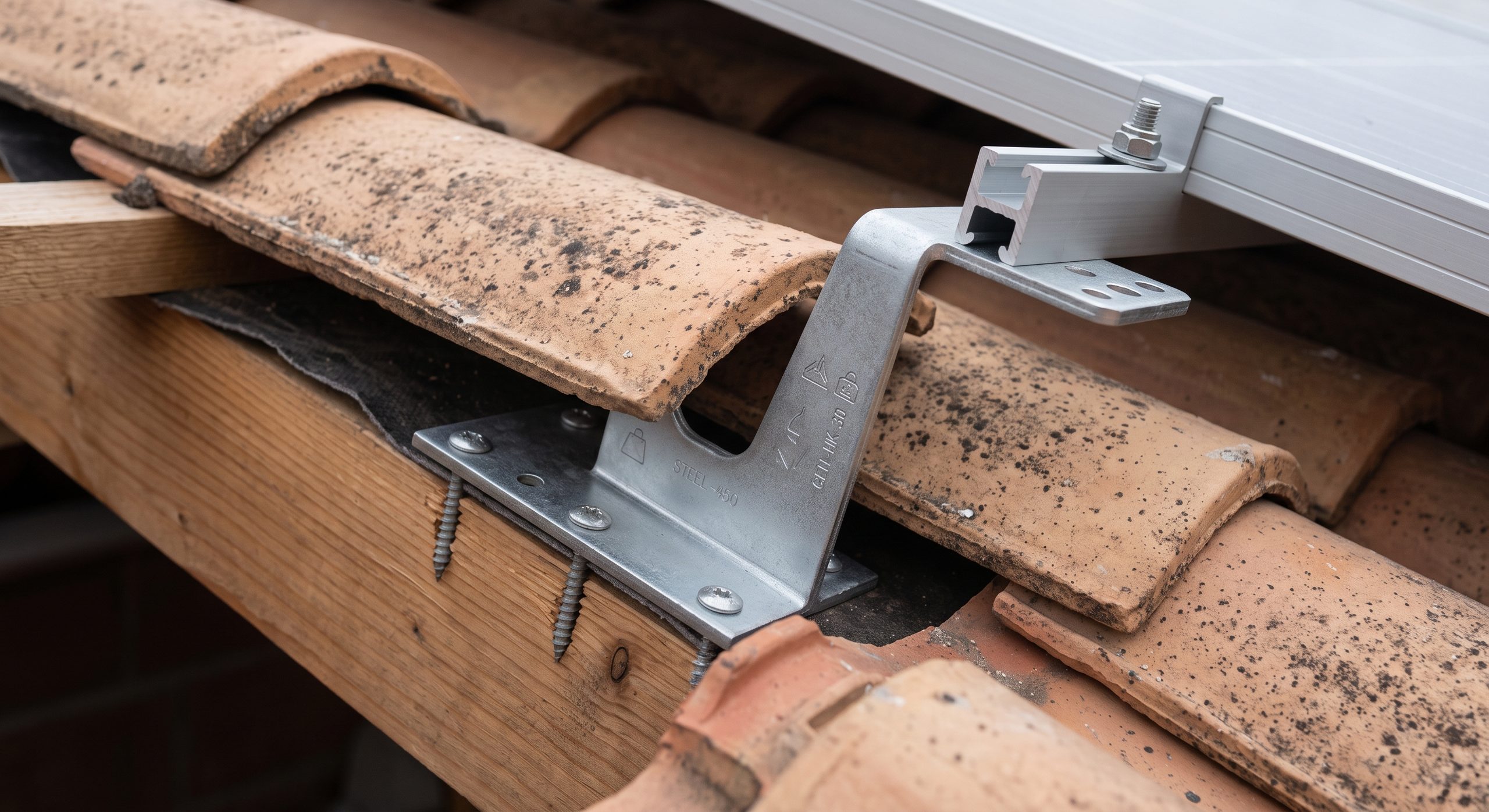

Teja curva (árabe)	Soportes que se fijan al listón bajo la teja	Que no queden tejas forzadas ni partidas al recolocarlas
Teja plana o mixta	Ganchos específicos para ese perfil de teja	Usar el gancho del perfil correcto, no uno genérico
Chapa metálica o sándwich	Tornillería directa con juntas de estanqueidad	El sellado de cada perforación
Cubierta plana (azotea)	Estructura triangular con lastre o fijación	Evitar perforar la tela asfáltica siempre que sea posible
Pizarra	Ganchos específicos, montaje delicado	Exigir experiencia previa con este material

Materiales de la estructura: aluminio vs acero galvanizado

Las estructuras de sujeción se fabrican principalmente en aluminio o en acero con recubrimiento galvanizado, ambos elegidos por su resistencia a la corrosión, imprescindible para un componente que va a estar expuesto a la intemperie durante 25 años o más. El aluminio es más ligero y resiste especialmente bien en zonas costeras con salitre, mientras que el acero galvanizado suele ser algo más económico y ofrece muy buena resistencia mecánica para estructuras de mayor tamaño, como las de tejado plano. Ningún componente de tu instalación debería usar materiales sin protección anticorrosión adecuada; si un presupuesto no especifica el material de la estructura, pregúntalo explícitamente antes de firmar.

Estructuras para instalación en suelo o jardín

Si vas a instalar en el terreno de tu parcela en vez de en el tejado, la estructura cambia de naturaleza: normalmente se trata de postes anclados directamente al suelo mediante zapatas de hormigón o tornillos helicoidales, con una estructura superior similar a la de un tejado plano en cuanto a inclinación. Esta opción ofrece más libertad para elegir la orientación óptima, sin depender de la orientación real de tu tejado, y facilita bastante el mantenimiento posterior al tener los paneles a una altura más accesible que en una cubierta. La contrapartida es que ocupa espacio de parcela que de otro modo podrías destinar a otro uso, y el coste de la estructura de soporte suele ser algo mayor que el de un sistema de tejado inclinado estándar.

Certificación de la estructura: un dato que pocos presupuestos detallan

Las estructuras de calidad deberían cumplir normativa de cálculo de cargas de viento y nieve según la zona geográfica donde se instalan, algo que en España varía notablemente entre, por ejemplo, una zona costera con vientos fuertes habituales y una zona de interior con menor exposición eólica pero más riesgo de nieve en invierno. Pide a tu instalador que confirme que la estructura propuesta está calculada para la carga de viento y nieve específica de tu zona, no solo para un estándar genérico, especialmente si vives en una zona con condiciones climáticas más exigentes de lo habitual, como zonas de montaña o especialmente ventosas.

Qué revisar durante y después de la instalación

Aunque tú no seas quien monta la estructura, hay varias cosas que puedes comprobar visualmente una vez terminada la instalación, antes de dar el trabajo por bueno. Los paneles no deberían tener movimiento apreciable al empujarlos suavemente con la mano; los puntos de anclaje al tejado deberían estar sellados correctamente, sin holguras visibles alrededor de los tornillos o ganchos; y si tu tejado es inclinado, la estructura no debería dejar zonas donde se acumule agua de forma anómala tras la lluvia. Si algo de esto te genera dudas, pide a tu instalador que te lo explique antes de firmar la conformidad de la obra, ya que después de esa firma suele ser más complicado reclamar defectos de instalación que no sean evidentes desde el primer día.

Reforzar el tejado antes de instalar: cuándo hace falta

En la mayoría de viviendas construidas con estándares actuales, el tejado soporta sin problema el peso adicional de una instalación solar completa, que suele rondar entre 12 y 20 kilos por metro cuadrado según el sistema elegido. Sin embargo, en viviendas antiguas, con estructuras de madera degradadas, o con materiales de cubierta poco habituales, puede ser necesario un refuerzo estructural previo antes de instalar, certificado por un técnico competente. Este paso añade coste y tiempo al proyecto, pero es preferible detectarlo antes de instalar que descubrir un problema estructural años después, cuando ya hay una instalación solar completa sobre el tejado que complica cualquier reparación.

Preguntas frecuentes

¿La estructura tiene garantía propia, distinta de la de los paneles?

Sí, normalmente la estructura tiene su propia garantía de fabricante, independiente de la de los paneles y el inversor. Pide que se especifique por escrito en el presupuesto, con el nombre del fabricante de la estructura, no solo el de los paneles.

¿Puedo instalar paneles solares en un tejado de fibrocemento con amianto?

Es un caso especial que requiere precaución: perforar una cubierta con amianto puede liberar fibras peligrosas para la salud, así que necesita un tratamiento específico y, en muchos casos, la retirada previa del material con una empresa especializada antes de instalar. Coméntalo explícitamente con tu instalador si sospechas que tu tejado puede contener amianto.

¿Cuánto tarda en instalarse la estructura, comparado con el resto de la instalación?

El montaje de la estructura suele ser la parte que más tiempo consume del proceso físico de instalación, normalmente entre medio día y un día completo para una vivienda estándar, antes de colocar los paneles sobre ella, que es un proceso más rápido una vez la estructura está lista.

Si tienes dudas sobre si tu tejado concreto es apto para soportar una instalación solar, revisa nuestra guía sobre cómo saber si mi tejado es apto para placas solares.
